TRotor

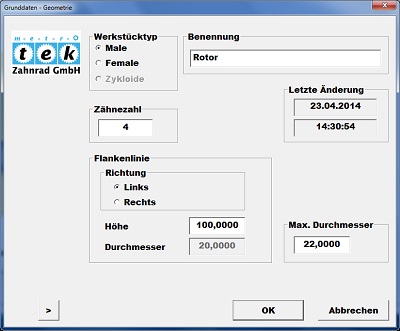

Software zum Prüfen und analysieren von Rotoren (male und female).Der Analyseumfang beinhaltet die Prüfung von Profil, Flankenlinie und Teilung.Das Profil wird gegen Nominaldaten im Stirn- oder im Axialschnitt geprüft. Mit der integrierten Graftool Software werden die Abweichungen berechnet und grafisch angezeigt.

Prüf- und Auswertemerkmale

Folgende Abweichungen der Flankenlinien werden auf einem Standardmessblatt dargestellt:

1.Flankenlinie mit ffß, fHß, Fß und dem Steigungsfehler über eine Umdrehung
2.Teilung mit Fp, fp, fu und Fr.
3.Auswertung nach frei vorgegebenen Toleranzen.
