TShaft

Software zur Prüfung von rotationssymmetrischen Werkstücken. Rotationssymmetrische Werkstücke können mit TShaft hinsichtlich der vorgegeben geometrischen Toleranzen und der Form- und Lagetoleranzen geprüft werden.

Prüf- und Auswertemerkmale

Folgende Elementprüfungen können in einem Messablauf zusammengeführt werden:

 1. Durchmesser
 2. Abstände
 3. Rund- und Planläufe
 4. Rechtwinkligkeit und Parallelität Ebene-Achse
 5. Rundheit
    LSC (Least squares circle) Ausgleichskreis
    MCC (minimum circumscribed circle) Hüllkreis
    MIC (maximum inscribed circle) Pferchkreis
    MZC (minimum zone circle) Minimumkreis
 6. Ebenheit / Geradheit
 7. Gesamtrundlauf / Gesamtplanlauf
 8. Position
 9. Konzentrizität / Koaxialität / Konizität
10. Symmetrie
11. Zylindrizität
12. Läufe an unterbrochenen Konturen

Diese definierten Messabläufe können mit den Messungen für die Stirnrad-, Kegelrad- oder Zylinderund Schneckenprüfung in einem automatischen Ablauf kombiniert werden.
Die Software ermöglicht auch die Erfassung vollständig unbekannter Konturen. So kann ein Meisterteil für die Erzeugung von Soll-Daten genutzt werden.
Für die Messung und Auswertung können bis zu 10 verschiedene Koordinatensysteme erzeugt werden.

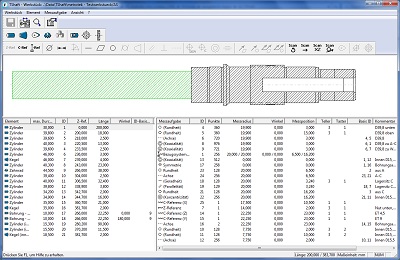

Die Auswertung der Messergebnisse erfolgt sowohl tabellarisch als auch grafisch und kann im pdf-Format abgelegt werden.
