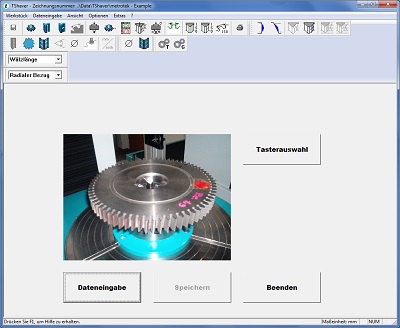

TShaver
Schabräder werden mit dem Modul TShaver gemessen. Die Prüfung kann an den folgenden Schabrädern durchgeführt werden:
- Tauchschabrädern
- Diagonalschabrädern
- Parallelschabrädern
Prüf- und Auswertemerkmale
Mit TShaver können die folgenden Auswertungen durchgeführt werden:
- Profilprüfung
- Fa Profil-Gesamtabweichung
- ffa Profil-Formabweichung
- fHa Profil-Winkelabweichung
- Ca Höhenballigkeit
- Ermittlung des aktiven Profilbereiches gemäß Nachschliff
- Ermittlung des aktiven Profils basierend auf den Daten des zu schabenden Werkstücks
- Bestimmung des aktiven Profils basierend auf der aktuellen Zahndicke
- Auswertung nach DIN 3961/62 oder freien Toleranzen
- Flankenlinie
- Fß Flankenlinien- Gesamtabweichung
- ffß Flankenlinien-Formabweichung
- fHß Flankenlinien-Winkelabweichung
- Cß Breitenballigkeit
- Auswertung nach DIN 3961/62 oder freien Toleranzen
- Teilung und Rundlauf
- fp Teilungs-Einzelabweichung
- fu Teilungssprung
- Fp Teilungs-Gesamtabweichung
- Fpz/8 Teilungs-Summenabweichung über k = z/8 Teilungen
- Fr Rundlaufabweichung
- Zahndicke
- Profilverschiebungsfaktor des aktuellen Nachschärfezustandes
- Aktueller Kopf- und Fußkreisdurchmesser
- Topografie
Allgemein
- Prüfung von linker und rechter Flanke mit n-Zähnen dazwischen
